Hei acolo! În calitate de furnizor de transformatoare de putere personalizate, sunt adesea întrebat despre materialele pe care le folosim pentru a realiza aceste piese esențiale de echipamente. Așa că, m-am gândit să-mi iau un moment să-l descompun pentru tine.
Materiale de bază
Miezul unui transformator de putere este ca inima lui. Acolo se întâmplă magia inducției electromagnetice. Cel mai comun material folosit pentru miezurile transformatoarelor este oțelul siliconic. De ce oțel siliconic? Ei bine, are niște proprietăți destul de grozave.
Oțelul siliconic are pierderi de histerezis scăzute, ceea ce înseamnă că nu irosește multă energie sub formă de căldură atunci când câmpul magnetic din miez se modifică. Acest lucru este foarte important pentru că ne dorim ca transformatoarele noastre să fie cât mai eficiente posibil. De asemenea, are permeabilitate magnetică ridicată, ceea ce permite câmpului magnetic să treacă cu ușurință prin el. Acest lucru ajută la transferul energiei electrice de la înfășurarea primară la cea secundară.
Un alt material care este uneori folosit pentru aplicații speciale este metalul amorf. Miezurile din metal amorf au pierderi chiar mai mici decât miezurile din oțel siliconic. Sunt realizate prin răcirea rapidă a unui aliaj de metal topit, ceea ce le conferă o structură necristalină. Această structură unică are ca rezultat pierderi foarte mici de curenți turbionari. Cu toate acestea, sunt mai scumpe de produs, așa că sunt utilizate de obicei în transformatoare de înaltă eficiență sau specializate.
Materiale de bobinare
Înfășurările dintr-un transformator de putere sunt responsabile pentru transportul curentului electric. Cel mai des folosit material pentru înfășurări este cuprul. Cuprul este un excelent conductor de electricitate. Are rezistivitate scăzută, ceea ce înseamnă că permite curentului să treacă prin el cu rezistență minimă. Acest lucru reduce cantitatea de căldură generată în înfășurări, ceea ce este crucial pentru performanța și fiabilitatea pe termen lung a transformatorului.
Cuprul este, de asemenea, foarte ductil, ceea ce înseamnă că poate fi tras cu ușurință în fire subțiri. Acest lucru este important deoarece trebuie să putem înfășura firul de cupru în jurul miezului pentru a crea înfășurările primare și secundare. În plus, cuprul are o rezistență bună la coroziune, ceea ce ajută la protejarea înfășurărilor de factorii de mediu.
În unele cazuri, aluminiul este utilizat ca alternativă la cuprul pentru înfășurări. Aluminiul este mai ușor și mai puțin costisitor decât cuprul. Este un conductor decent de electricitate, dar are o rezistivitate mai mare decât cuprul. Deci, pentru aceeași cantitate de curent - capacitate de transport, înfășurările de aluminiu trebuie să fie mai mari în secțiune transversală în comparație cu înfășurările de cupru. Cu toate acestea, în aplicațiile în care greutatea și costul sunt considerații majore, cum ar fi unele transformatoare de distribuție a puterii la scară largă, înfășurările din aluminiu pot fi o alegere bună.
Materiale izolante
Materialele izolatoare sunt esențiale în transformatoarele de putere pentru a preveni scurtcircuitele electrice între înfășurări și miez, precum și între diferite părți ale înfășurărilor în sine. Unul dintre cele mai utilizate materiale izolante este hârtia. Hârtia pentru transformator este tratată special pentru a avea rezistență dielectrică ridicată și rezistență bună la umiditate. Este înfășurat în jurul înfășurărilor pentru a asigura izolarea electrică.
Uleiul mineral este un alt material izolant important. Nu numai că oferă izolație electrică, dar ajută și la răcirea transformatorului. Uleiul umple rezervorul transformatorului și înconjoară miezul și înfășurările. Are proprietăți bune de transfer de căldură, ceea ce îi permite să transporte căldura generată în miez și înfășurări. Uleiul mineral are, de asemenea, proprietăți dielectrice bune, care ajută la prevenirea defecțiunilor electrice.
În ultimii ani, a existat un interes din ce în ce mai mare pentru utilizarea fluidelor izolatoare alternative, cum ar fi esterii sintetici și esterii naturali. Acești esteri au mai multe avantaje față de uleiul mineral. Sunt mai ecologice, deoarece sunt biodegradabile. De asemenea, au proprietăți de rezistență la foc mai bune, ceea ce poate reprezenta un avantaj major de siguranță, în special în instalațiile interioare sau urbane.
Rezervoare și materiale structurale
Rezervorul unui transformator de putere este folosit pentru a găzdui miezul, înfășurările și uleiul izolator. Trebuie să fie puternic și durabil pentru a proteja componentele interne de daune mecanice și de factorii de mediu. Oțelul este cel mai des folosit material pentru rezervoarele transformatoarelor. Are o rezistență ridicată și poate rezista presiunii și forțelor exercitate în timpul funcționării normale și în caz de scurtcircuite.
Rezervorul este de obicei vopsit pentru a-l proteja de coroziune. Uneori se folosește și oțel galvanizat, care oferă un strat suplimentar de protecție împotriva coroziunii. În interiorul rezervorului, există, de asemenea, diverse componente structurale, cum ar fi suporturi și console, care sunt de obicei realizate din oțel sau alte metale. Aceste componente ajută la menținerea miezului și înfășurărilor pe loc și asigură alinierea corectă a transformatorului.
Alte Materiale
Există și alte materiale utilizate în transformatoarele de putere. De exemplu, garniturile și garniturile sunt folosite pentru a preveni scurgerea uleiului izolator din rezervor. Acestea sunt de obicei realizate din cauciuc sau din alte materiale elastomerice. Bucșele sunt folosite pentru a scoate conexiunile electrice din rezervorul transformatorului. Sunt realizate din materiale precum porțelanul sau materialele compozite, care asigură izolație electrică și suport mecanic.

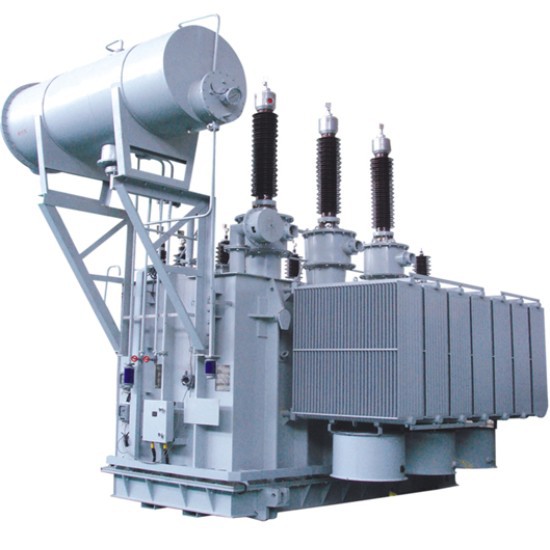

Acum, în funcție de cerințele specifice ale unui transformator de putere personalizat, pot fi utilizate diferite combinații ale acestor materiale. De exemplu, dacă aveți nevoie de unTransformator de curent alternativpentru o aplicație de înaltă tensiune, este posibil să aveți nevoie de un transformator cu un miez de oțel siliconic de înaltă calitate, înfășurări de cupru și materiale izolante avansate pentru a asigura performanță fiabilă. În mod similar, aTransformator de putere de înaltă tensiunesau aUnitatea de transformare a substațieiar putea avea cerințe specifice de material pe baza tensiunii nominale, a capacității de putere și a mediului de instalare.
Dacă sunteți în căutarea unui transformator de putere personalizat, fie că este vorba pentru o aplicație industrială la scară mică sau pentru un proiect de rețea electrică la scară largă, suntem aici pentru a vă ajuta. Avem expertiza și resursele pentru a selecta materialele potrivite și pentru a proiecta un transformator care să răspundă exact nevoilor dumneavoastră. Nu ezitați să ne contactați pentru mai multe informații sau pentru a începe o discuție privind achizițiile. Suntem întotdeauna bucuroși să vorbim despre cum vă putem oferi cea mai bună soluție personalizată de transformator de putere.
Referințe
- „Ingineria transformatoarelor: proiectare, tehnologie și diagnosticare” de J. Singhal
- „Analiză și proiectare a sistemului de alimentare” de J. Duncan Glover, Mulukutla S. Sarma și Thomas J. Overbye
